Оптико-электронная система «Ланнер-А» (НВ5-0101)
«Ланнер-А» (НВ5-0101) — автономный гиростабилизированный оптико-электронный прибор наблюдения. Прибор является системой авиационного базирования для дозвуковой авиации и предназначен для круглосуточного и всепогодного обзора нижней полусферы (наблюдения за наземными и надводными объектами) посредством телевизионного и тепловизионного каналов.
Прибор обеспечивает:
- измерение и выдачу углового положения визирной оси по курсовому углу и углу места;
- автоматическое сопровождение наземных и надводных подвижных объектов и удержание их на визирной оси;
- наведение визирной оси по внешнему целеуказанию (курсовому углу и углу места).
«Ланнер-А» (НВ5-0101) может применяться в целях:
- обнаружения в дневных и ночных условиях наземных и надводных объектов;
- распознавания обнаруженных объектов;
- обеспечения поисково-спасательных работ, наблюдения за окружающей средой;
- формирования и выдачи целеуказания;
- решения других задач специального назначения, в том числе при аварийной посадке объекта.
«Ланнер-А» (НВ5-0101) обеспечивает наблюдение в разных полях зрения телевизионных и тепловизионных камер, размещенных на гиростабилизированной платформе. Полностью компенсируются такие негативно влияющие на изображение факторы как вибрация и качка. Практически круговой обзор, обеспечиваемый прибором, дополнен системой цифровой фильтрации для улучшения качества изображения при неблагоприятных условиях (дымка, туман, осадки, пониженная освещенность и т.д.). Низкоуровневая ТВ-камера высокого разрешения дает возможность обнаружения малоразмерных целей и их распознавания на больших расстояниях, в том числе при малой освещенности.

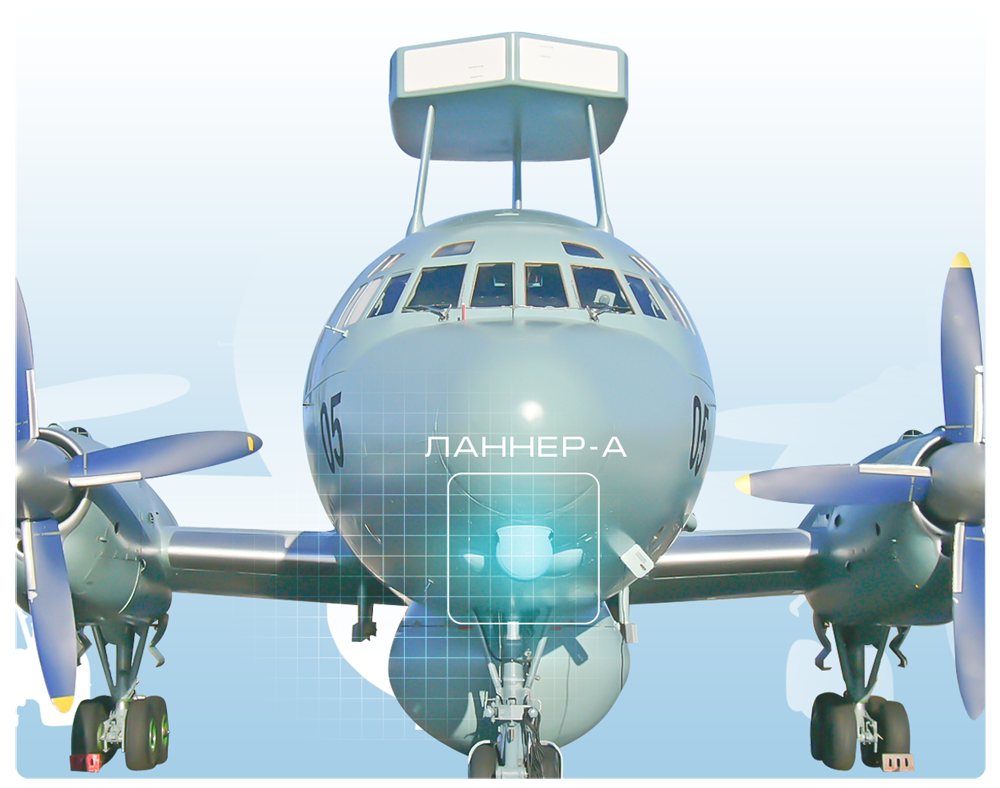

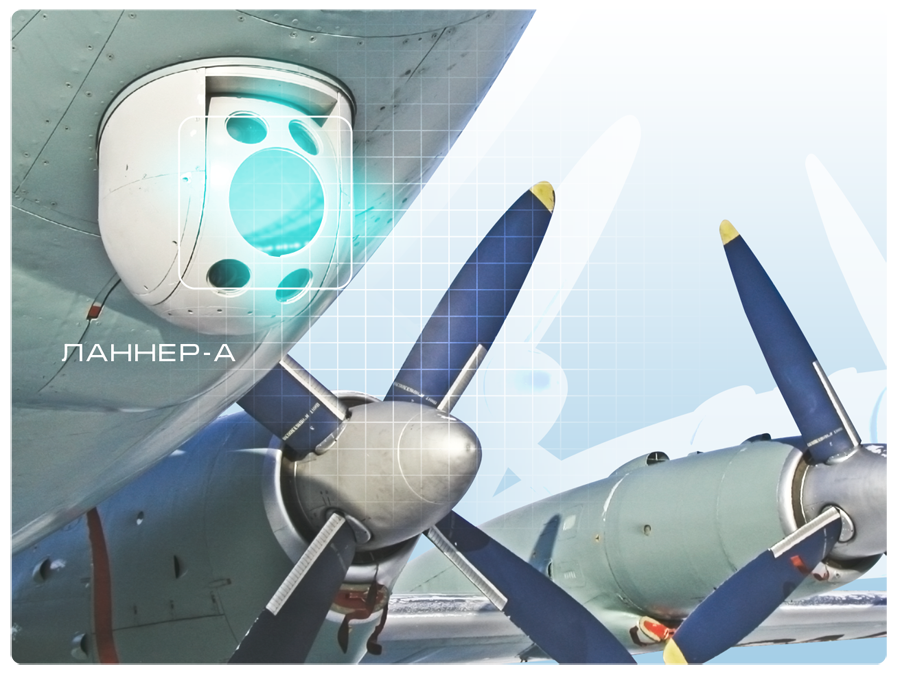

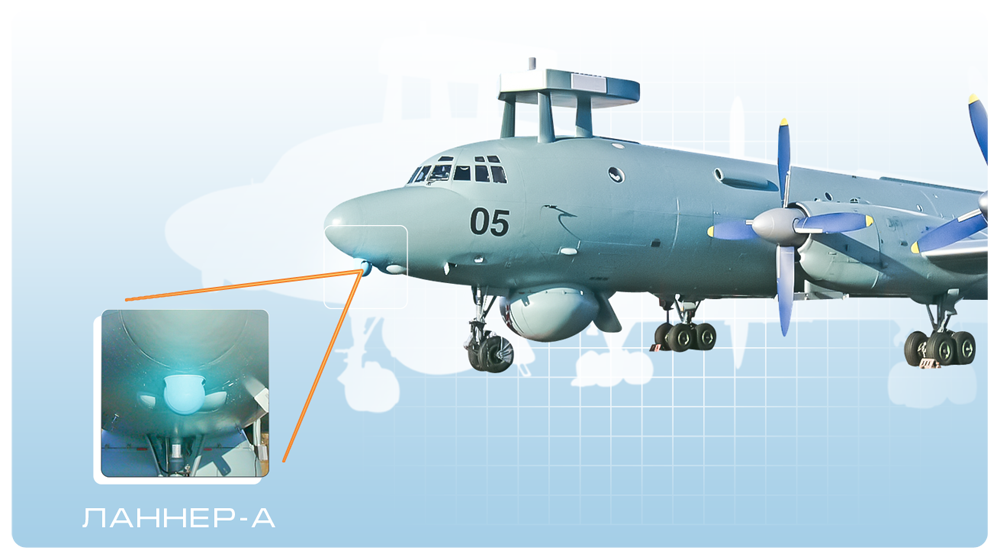

Прибор «Ланнер-А» (НВ5-0101) на противолодочном самолете Ил-38
Созданный для широкого диапазона условий эксплуатации прибор герметизирован. Для ответственных применений он может быть укомплектован специальными устройствами, способствующими поддержанию тепловых режимов и надежной работе в северных климатических условиях. Данные устройства сокращают время готовности прибора при отрицательных температурах наружного воздуха.
Прибор «Ланнер-А» (НВ5-0101) является модульной системой и может поставляться в различной комплектации под конкретные задачи заказчика. Благодаря удобному стандартному интерфейсу, прибор легко сопрягается с аппаратурой других систем (радарами, системами управления оружием, мониторинга и др.).
Основные технические характеристики:
Рабочие углы разворота линии визирования:
а) по азимуту
б) по углу места |
± 200 угл.град
-20 — +110 угл.град |
| Максимальная скорость разворота линии визирования | ± 40 угл.град/с |
Размер полей зрения в телевизионном канале:
а) широкое поле зрения
б) узкое поле зрения |
9 х 12 угл.град
2,3 х 3,0 угл.град |
Размер полей зрения в тепловизионном канале:
а) широкое поле зрения
б) узкое поле зрения |
6 х 9 угл.град
2-х кратное электронное
увеличение масштаба
видеоизображения |
| Масса прибора | не более 60 кг |
