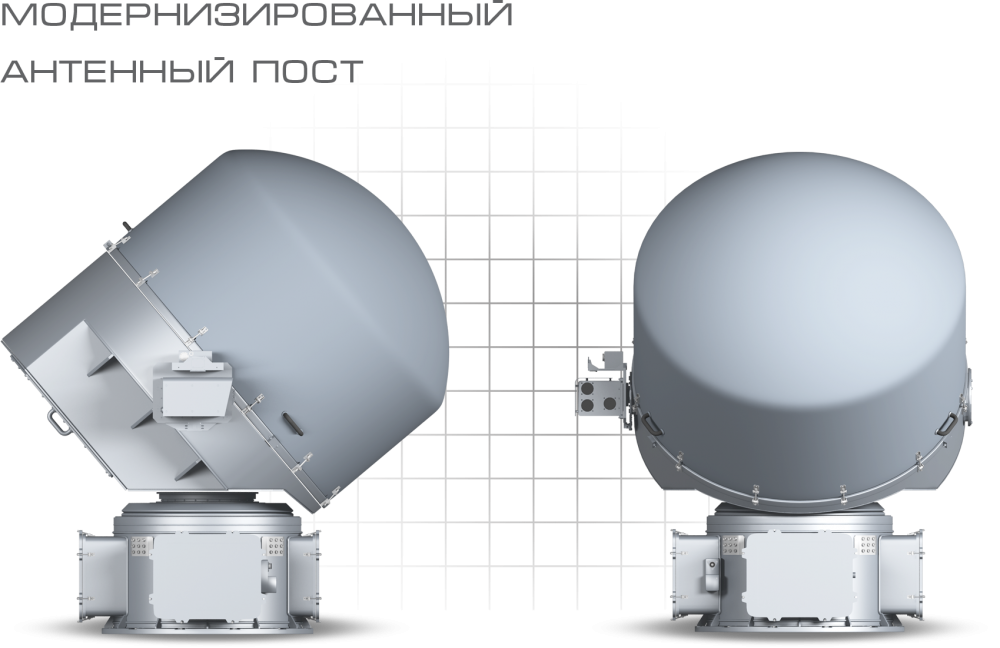

Модернизированный антенный пост

Модернизированный антенный пост

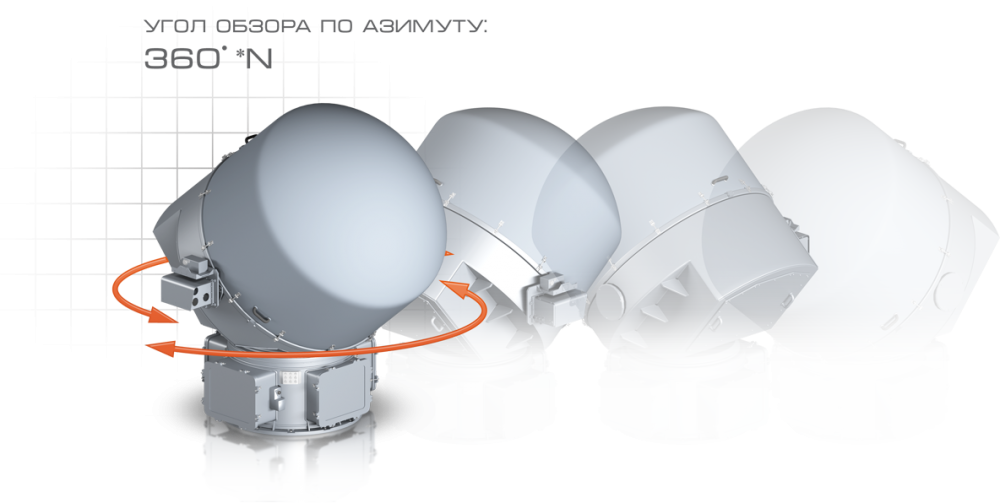

Модернизированный антенный пост предназначен для стабилизации и кругового вращения радиолокационного канала системы «Багира-М» (МР-123-02/03-04).

С помощью радиолокационного канала корабельная система управления огнем «Багира-М» производит обзор, обнаружение и сопровождение наземных, надводных и воздушных целей на расстоянии до 45 км.

Модернизированный и производимый ОАО «НПО «Карат» антенный пост оборудован системой гироскопической стабилизации (с цифровыми безредукторными следящими системами и моментными двигателями) исключающей воздействие на радиолокационный канал внешних факторов, таких как: качка, вибрация, движение судна. Габариты антенного поста позволяют использовать его на судах любого класса.

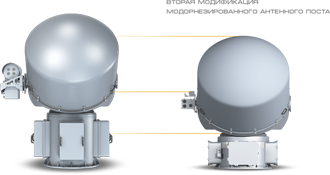

Вторая модификация модернизированного антенного поста
В 2013 году разработана вторая модификация Модернизированного антенного поста


Основные технические характеристики:
Диапазоны рабочих углов наведения осей
Диапазоны рабочих углов наведения осей:
- оси горизонтального наведения (по курсовому углу (КУ))
- оси вертикального наведения (по углу места (УМ))

неограничен
40±60 угл.град
Среднеквадратическое значение погрешности определения и выдачи угловых координат цели по КУ и УМт
не более 1 угл.мин
Максимальная угловая скорость антенной системы по осям горизонтального и вертикального наведения
90 угл.град/c
Максимальная угловая скорость автосопровождения целей по КУ и УМ40 угл.град/c
Среднеквадратическое значение угловой ошибки наведения и слежения
не более 3 угл.мин
Мощность, потребляемая при номинальном напряжении на входе изделия:
- от источника постоянного тока 27В не более
- от источника трехфазного переменного тока 220В 400Гц


не более 1,5 кВт
не более 4 кВт
Вес не более 700 кг
