Прибор палубный «Сфера-02»

Прибор палубный «Сфера-02»

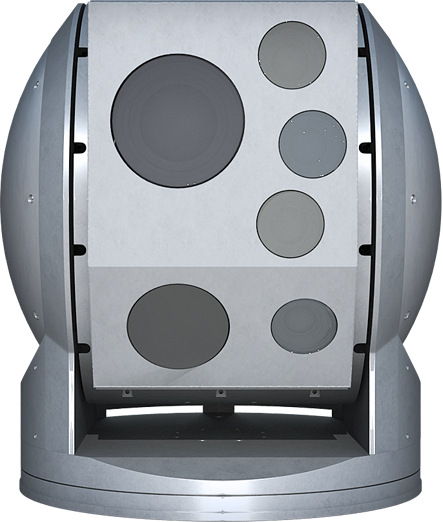

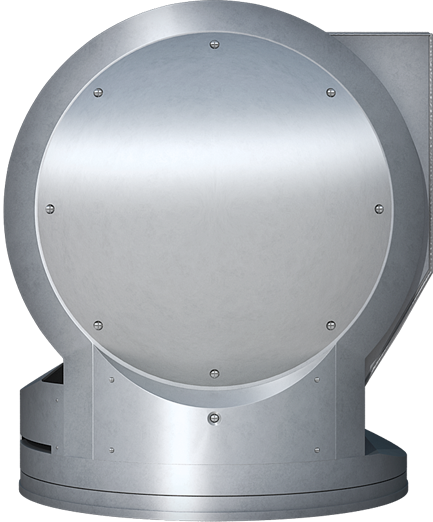

Прибор палубный «Сфера-02» — автономный гиростабилизированный оптико-электронный прибор наблюдения. Прибор является системой палубного базирования и предназначен для круглосуточного и всепогодного наблюдения за береговым, надводным и воздушным пространством посредством телевизионного и тепловизионного каналов.

Прибор обеспечивает:
  • измерение и выдачу углового положения визирной оси по курсовому углу и углу места относительно строительных осей корабля;
  • определение дальности до наблюдаемых объектов (видео пример работы прибора );
  • автоматическое сканирование визирной осью по курсовому углу с различными скоростями;
  • автоматическое сопровождение надводных и воздушных подвижных объектов и удержание их на визирной оси (видео пример работы прибора );
  • наведение визирной оси по внешнему целеуказанию (курсовому углу и углу места).

ПП «Сфера-02» может применяться в целях:
  • обнаружения в дневных (видео пример работы прибора ) и ночных (видео пример работы прибора ) условиях надводных и береговых объектов;
  • обеспечения вождения и причаливания кораблей в простых и сложных метео и навигационных условиях, обеспечения навигационной и ситуативной информированности для предотвращения столкновений;
  • наблюдения за работой палубных механизмов и устройств;
  • обеспечения поисково-спасательных работ, наблюдения за окружающей средой;
  • формирования и выдачи целеуказания при работе в режиме визирной телевизионной колонки АУ;
  • решения других задач специального назначения — морское патрулирование, обнаружение мин, наблюдение и разведка, защита от террора и пиратства.

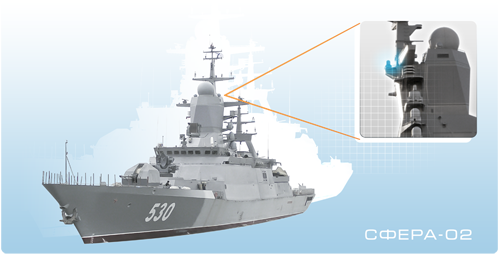

Палубный прибор «Сфера-02» на корвете «Стерегущий»
Палубный прибор «Сфера-02» на корвете «Стерегущий»


ПП «Сфера-02» обеспечивает наблюдение в разных полях зрения телевизионных и тепловизионных камер (видео пример работы прибора ), размещенных на гиростабилизированной платформе. Полностью компенсируются такие негативно влияющие на изображение факторы, как вибрация и качка. Практически круговой обзор, обеспечиваемый прибором, дополнен системой цифровой фильтрации для улучшения качества изображения при неблагоприятных условиях (дымка, туман, осадки, пониженная освещенность и т.д.) (видео пример работы прибора ). ТВ-камера высокого разрешения дает возможность обнаружения малоразмерных целей и распознавания деталей объектов на больших расстояниях.

Созданный для широкого диапазона условий эксплуатации прибор герметизирован. Для ответственных применений он может быть укомплектован специальными устройствами, способствующими поддержанию тепловых режимов и надежной работе в северных широтах и влажных климатических условиях. Данные устройства предупреждают обледенение и сокращают время готовности прибора при отрицательных температурах наружного воздуха.

ПП «Сфера-02» является модульной системой и может поставляться в различной комплектации. Благодаря удобному стандартному интерфейсу, прибор легко сопрягается с аппаратурой других систем (радарами, системами управления оружием, мониторинга и др.).

Основные технические характеристики:
Зона обзора
Зона обзора

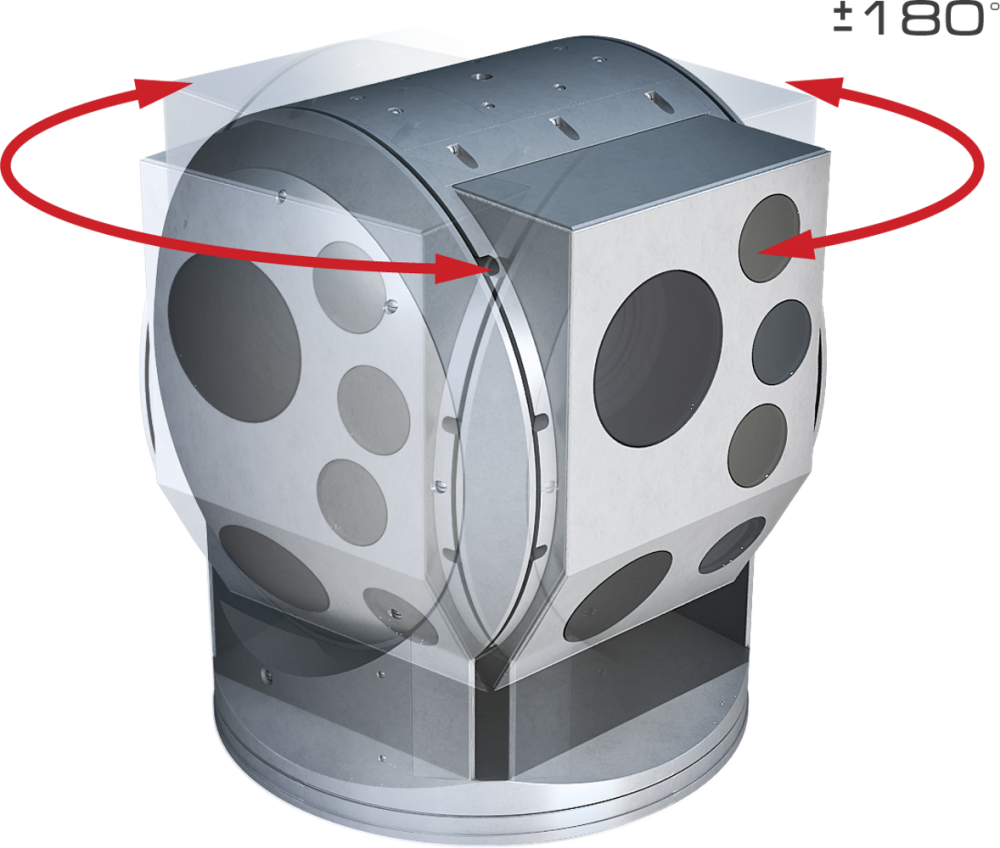

а) по курсовому углу
б) по углу места

± 180 угл.град
-20 — +80 угл.град
Максимальная скорость разворота линии визирования
60 угл.град./с
Точность наведения и стабилизации оси визирования на объект
не хуже 1 угл.мин
Среднеквадратическое значение погрешности измерения угловых координат
не более 1 угл.мин
Потребляемая мощность от сети ~27В, 50Гц (без опций)
0,2 - 0,5 кВт
Масса
не более 140 кг
Срок службы
а) гарантийный срок
б) гарантийная наработка
15 лет
5 лет
6000 часов
